Aerotech

โรตารี่สเตจแบบไดเรคไดร์ฟ ความเร็วสูง พร้อมด้วยหัวจับคอลเล็ต

โรตารี่สเตจแบบไดเรคไดร์ฟ ความเร็วสูง พร้อมด้วยหัวจับคอลเล็ต

การออกแบบระบบที่เพิ่มประสิทธิภาพเพื่อรองรับความเร่งสูงสุด

การทำงานที่ความเร็วสูง
(ถึง 3000 รอบต่อนาที)

หัวจับคอลเล็ตนิวแมติกส์เพื่อการยึดติดแบบอินทิกรัลสำหรับการเคลื่อนที่ของชิ้นส่วนขนาดเล็กระหว่างการจับยึด

คอลเล็ตประเภท
D ที่รองรับท่อ O.D. ขนาด 0.1 มม. ถึง มม

ระบบนำทางและเส้นผ่าศูนย์กลางของช่องที่ชัดเจนสำหรับการป้อนผ่านชิ้นงาน

มอเตอร์ไร้แปรงถ่านแบบไดเรคไดร์ฟ พร้อมด้วยระบบระบายความร้อนด้วยน้ำเพื่อเพิ่มความเสถียรภาพในการทำงาน

โรตารี่หมุนแบบต่อเนื่องไม่มีความฝืดและไม่ต้องทำการบำรุงรักษา

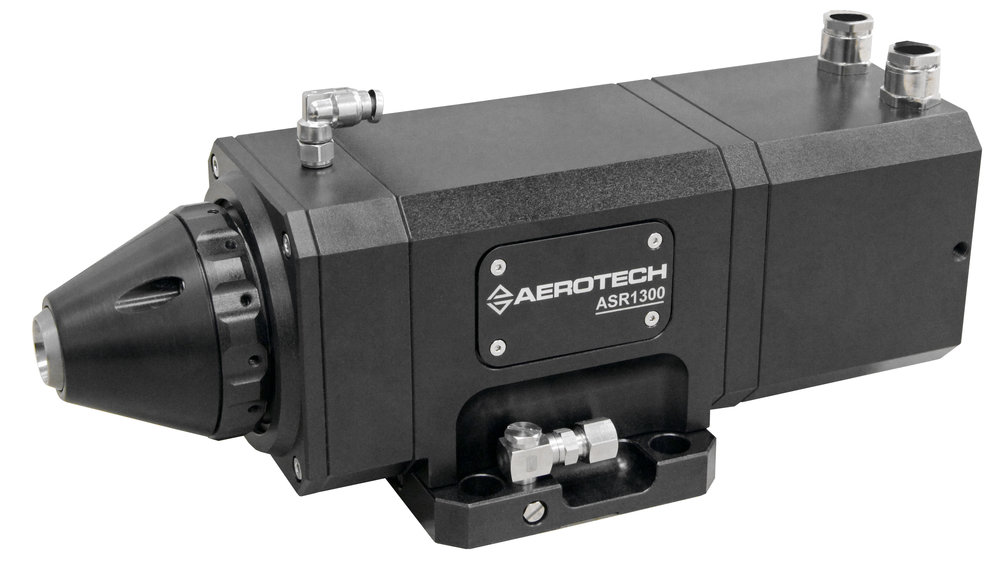

โรตารี่สเตจแบบไดเรคไดร์ฟ ความเร็วสูง  ASR1300 สามารถเร่งความเร่งได้ถึง 8000 rad/s2 และเร่งความเร็วได้สูงกว่า 1,500 รอบต่อนาทีในช่วงการเคลื่อนที่ 90° เท่านั้น ส่งผลให้โรตารี่ชนิดนี้เหมาะสมอย่างยิ่งสำหรับการทำงานระบบท่อและกระบวนการผลิตที่ต้องการปริมาณงานสูงตามความตัองการ  ความเร็วสูงสุดของ ASR1300 ที่ 3000 รอบต่อนาทีและความสามารถในการเร่งความเร็วที่โดดเด่นเป็นผลมาจากการปรับเพิ่มประสิทธิภาพระดับการทำงานของระบบอย่างเต็มรูปแบบของอัตราส่วนแรงบิดต่อแรงเฉื่อย ASR1300 ที่มีความคล่องตัวสูงสุดนี้เอื้อประโยชน์ในการผลิตงานปริมาณสูงและยังช่วยลดต้นทุนในการผลิตชิ้นส่วนให้ต่ำลงอีกทั้งยังเพิ่มกำลังการผลิตด้วย

ขนาดที่กะทัดรัดและน้ำหนักเบา

ASR1300 คือ โรตารี่สเตจแบบไดนามิคที่ยอดเยี่ยมที่สุดและมีขนาดเล็กที่สุดในกลุ่มของโรตารี่สเตจในชุดผลิตภัณฑ์ ASR ซีรีย์ของ Aerotechด้วยขนาดน้ำหนักเเพียง 2.8 กก.  ASR1300 จึงเบากว่า ASR1200 เกือบ 50% ระบบการทำงานแบบมัลติแอ็คซิสที่สามารถเร่งความเร็วได้เร็วขึ้น ข้อผิดพลาดของระบบไดนามิคที่น้อยลง เนื่องจากน้ำหนักและขนาดตัวเครื่องที่เล็กลงของ ASR1300 ส่งผลให้เพิ่มประสิทธิภาพของการทำงานและทำงานได้ดีขึ้นยิ่งขึ้นอย่างประทับใจ

ความสามารถในการจัดการวัสดุที่เหนือกว่า

ASR1300 ประกอบด้วยหัวจับคอลเล็ตประเภท D (Louis Levin & Sons™) แบบอินทิกรัล  คอลเล็ตชนิดนี้รองรับขนาดท่อที่หลากหลายท่อที่มีเส้นผ่าศูนย์กลางตั้งแต่ 0.1 มม. ถึง 2.0 มม. คอลเล็ตยังรองรับการยึดจับของท่อที่ต้องการการยึดจับด้วยความแม่นยำสูง การใช้แรงดันอากาศช่วยปรับคอลเล็ตตั้งแต่ช่วงการเปิดเต็มที่ไปจนถึงการปิดเต็มที่ แรงดันอากาศถูกส่งไปยังชุดส่วนประกอบของคอลเล็ตที่หมุนผ่านข้อต่อหมุนแบบไม่สัมผัสกันที่ได้รับการออกแบบทางวิศวกรรมเฉพาะซึ่งรับประกันถึงอายุการใช้งานที่ไม่จำเป็นต้องทำการบำรุงรักษา

สำหรับข้อมูลเพิ่มเติม โปรดติดต่อ
Steve McLane ที่เบอร์โทรศัพท์412-967-6854 (เบอร์ติดต่อโดยตรง) หรือผ่านทางอีเมลที่ This email address is being protected from spambots. You need JavaScript enabled to view it. นอกจากนี้คุณยังสามารถดูเอกสารข้อมูลของอุปกรณ์ในรุ่น ASR1300ได้ที่: https://www.aerotech.com/product-catalog/stages/rotary-stage/asr1300.aspx

PR0217A
