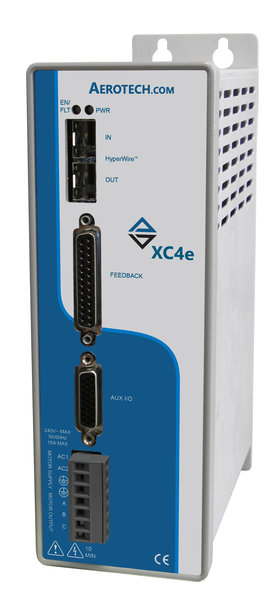

XC4e ระบบขับเคลื่อนมอเตอร์ชนิด Single-Axis PWM สมรรถนะสูง สำหรับ Brushless DC, Brush DC, Voice Coil และ Stepper Motors

เชื่อมต่อด้วยบัสไฟเบอร์ออฟติก HyperWire®, รองรับกระแสสูงสุดถึง 30 A, แหลงจ่ายไฟภายใน, วงจรป้องกัน Safe Torque Off (STO), ออปชัน Position Synchronized Output (PSO) แบบ 2 แกน หรือ 3 แกน.

XC4e ระบบขับเคลื่อนมอเตอร์ชนิด Single-Axis PWM สมรรถนะสูง สำหรับ Brushless DC, Brush DC, Voice Coil และ Stepper Motors

XC4e PWM เป็นระบบขับเคลื่อนมอเตอร์ชนิดแกนเดียวแบบดิจิตอล ที่มีสมรรถนะสูงของ Aerotech สำหรับการควบคุมมอเตอร์ไฟฟ้ากระแสตรงชนิดไม่มีแปรงถ่าน มอเตอร์ไฟฟ้ากระแสตรงมีแปรงถ่าน วอยซ์คอยล์ และ สเต็ปปิง มอเตอร์ รองรับโวลท์ในการทำงานได้สูงถึง 340 VDC และกระแสสูงสุดถึง 30 A โดยระบบขับเคลื่อนมอเตอร์ทุกเวอร์ชันในตระกูล XC4e PWM นี้ สามารถทำงานร่วมกับชุดควบคุมการเคลื่อนที่ Automation 3200 โดยใช้บัสเชื่อมต่อไฟเบอร์ออฟติก HyperWire®

ด้วยการออกแบบชนิดป้อนกลับด้วยกระแสและเซอร์โวลูปแบบดิจิตอล จึงมั่นใจได้ว่าระบบขับเคลื่อนนี้ จะมีความแม่นยำทางตำแหน่งและมีความเสถียรในระดับสูงสุด ระบบถูกออกแบบให้มีอัตราความเร็วในการป้อนกลับกระแสสูงถึง 20 kHz รวมทั้ง สามารถรับส่งข้อมูลทั้งแบบดิจิตอลและแบบอนาล็อก การเก็บข้อมูล การควบคุมกระบวนการ ตลอดจนสามารถทำงานด้วย Encoder Multiplication แบบเรียลไทม์

XC4e PWM มาพร้อมฟีเจอร์มาตรฐานได้แก่ วงจรป้องกัน Safe Torque Off (STO) หน่วยความจำสำหรับจัดเก็บข้อมูลขนาด 32 บิตจำนวนมากกว่า 16 ล้านข้อมูล การรับส่ง อินพุท/เอ้าท์พุท ทั้งแบบดิจิตอลและแบบอนาล็อก ฟังก์ชัน Position Synchronized Output (PSO) ชนิดแกนเดียว อินพุทลิมิตของตำแหน่ง Homeและ End of Travel และอุปกรณ์ตรวจจับกระแสส่วนขยาย โดยอุปกรณ์สัญญาณป้อนกลับนั้นสนับสนุนตัวเข้ารหัส Encoders แบบ Square-wave, Sine-wave และ Absolute

XC4e PWM รุ่นมาตรฐานยอมรับสัญญาณป้อนกลับ Square-wave Encoder ด้วยอัตราสูงถึง 40 ล้าน counts-per-second ซึ่งตัวเข้ารหัสชนิด Sine-wave สามารถใช้ฟีเจอร์ Encoder multiplier ที่เป็นออปชัน เพื่อเพิ่มตัวคูณได้สูงถึง 65,536 นอกจากนี้ มันยังสนับสนุนการเข้ารหัสฟีดแบคแบบคู่ หรือ Dual-multiplied Encoder Feedback อีกด้วย

โดยแต่ละระบบของ XC4e PWM สามารถสั่งซื้อร่วมกับ MX2 (Single Encoder Multiplier) ประสิทธิภาพสูง หรือ MX3 (dual-loop Encoder Multiplier) ประสิทธิภาพสูง ซึ่งจะทำให้ระบบสามารถควบคุมทางตำแหน่งและความเร็วได้ในระดับที่สูงขึ้น นอกจากนี้ ยังมีส่วนขยายการทำงานของฟังก์ชันพื้นฐานของ PSO ให้เลือกอีกมากมายด้วย สามารถตรวจติดตามตัวเข้ารหัสได้ถึงสามตัวในแบบเรียลไทม์ได้วย PSO ชนิด 3 แกน หรือขยายฟังก์ชันการทำงาน PSO ไปสู่การจัดการการเคลื่อนที่แบบจลน์โดยใช้ฟีเจอร์ Part-Speed PSO ของ Aerotech

นอกจากนี้ ในแต่ละระบบขับเคลื่อนยังสามารถเพิ่มออปชัน I/O Expansion Board เพื่อเพิ่มจำนวนช่องอินพุท/เอาท์พุท ซึ่งใน I/O Expansion Board นี้จะรวมถึง PSO Outputs และ PSO Synchronization Inputs ด้วย ซึ่งส่วนมากจะใช้เพื่อการซินโครไนซ์กับ Mode-locked Frequency Inputs สำหรับการควบคุมกระบวนการ

สำหรับข้อมูลเพิ่มเติม กรุณาติดต่อ Steve McLane ได้ที่ 412-967-6854 (เบอร์ตรง) หรือส่งอีเมล์ไปที่ This email address is being protected from spambots. You need JavaScript enabled to view it.

ดูข้อมูลเพิ่มเติมสำหรับผลิตภัณฑ์ XC4e ได้ที่ https://www.aerotech.com/product-catalog/drives-and-drive-racks/xc4e.aspx
