NORD Drivesystems

ชุดอุปกรณ์เกียร์สำหรับงานในภาคอุตสาหกรรมขนาดบันทึกภายในชุดเกียร์ชิ้นเดียว

NORD Drivesystemsผู้นำด้านเทคโนโลยีระบบขับเคลื่อน ได้ออกแบบชุดอุปกรณ์เกียร์สำหรับภาคอุตสาหกรรมที่มีอัตราแรงบิดในการโหลด 240,000 นิวตันเมตร และคุณลักษณะในการทำงานเฉพาะทางที่หลากหลายสำหรับเหมืองในโมร็อกโก ซึ่งเป็นระบบขนาดใหญ่ที่ทันสมัยที่ติดตั้งอยู่ในชุดเกียร์ชิ้นเดียว

ชุดอุปกรณ์เกียร์สำหรับงานในภาคอุตสาหกรรมขนาดบันทึกภายในชุดเกียร์ชิ้นเดียว

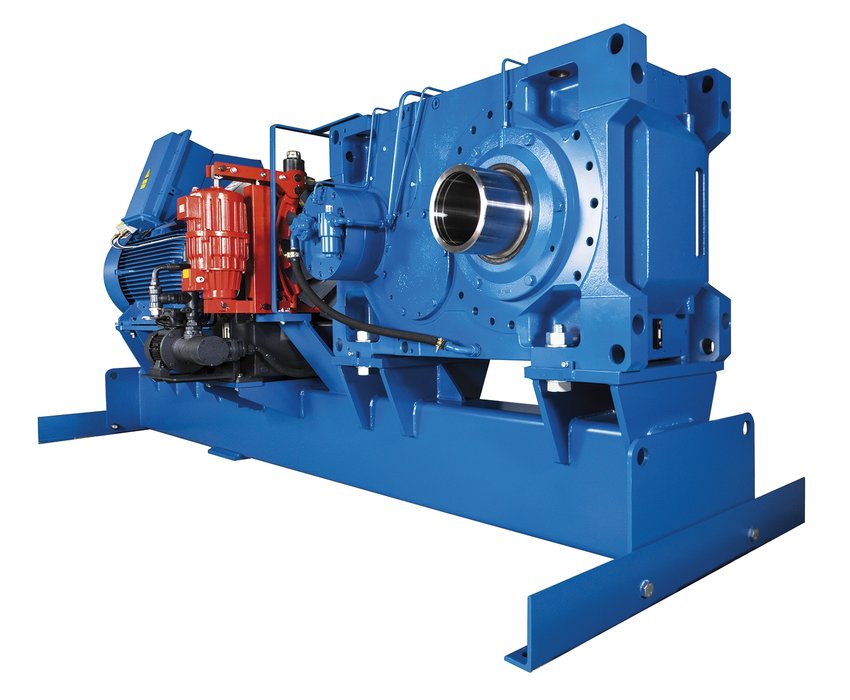

ภาพประกอบ :
ระบบขับเคลื่อนสายพานลำเลียงที่มีชุดอุปกรณ์เกียร์สำหรับงานภาคอุตสาหกรรมในตัวเรือนเดียวซึ่งปรับให้เหมาะสมกับการทำงานที่เฉพาะเจาะจง เพื่อรับประกันความจุในการรองรับน้ำหนักสูงและประสิทธิภาพในการทำงานที่น่าเชื่อถืออย่างมาก
(ถอดอุปกรณ์ป้องกันเบรกและท่อไอดีชุดเกียร์ออกเพื่อวัตถุประสงค์ในการแสดงภาพตัวอย่างนี้)

ตัวอย่างเช่นชุดอุปกรณ์เกียร์นี้ติดตั้งอยู่บนชุดขับเคลื่อนที่ประกอบด้วยฐาน มอเตอร์ไฟฟ้าที่มีแรงดันไฟฟ้าปานกลาง ประกับเพลาไฮดรอลิก เบรกไฮดรอลิกไฟฟ้า และชุด Bevel Gear ซึ่งเป็นหนึ่งในชุดอุปกรณ์เกียร์ 26 รุ่นที่ออกแบบโดย NORD  และเป็นส่วนหนึ่งของโครงการออกแบบถังกรวยชนิดกึ่งพกพาที่ใช้งานในเหมืองฟอสเฟตประเทศโมร็อกโก NORD ออกแบบชุดอุปกรณ์ แต่ละชนิดโดยยึดตามข้อมูลจำเพาะในการทำงานแบบรีบเร่งที่สุดและยังคำนึงถึงสภาพแวดล้อมในการทำงานที่รุนแรงและเงื่อนไขในการทำงานต่าง ๆอีกด้วย

ชุดอุปกรณ์เกียร์นี้ขับเคลื่อนสายพานลำเลียง ที่มีความยาวมากกว่า 2 กิโลเมตรและสามารถบรรทุกแร่ฟอสเฟตที่มีนำหนักหลายร้อยตัน ชุดอุปกรณ์เกียร์ที่มีประสิทธิภาพสูงตอบสนองต่อข้อกำหนดของลูกค้าได้

โดยเฉพาะอย่างยิ่งช่วงเวลาในการทำงานสูงสุดและความทนทานอย่างมากต่อการรับน้ำหนักและการกระแทกในระดับสูง

สำนักงานของ NORD

ใน คาซาบลังกา ออกแบบระบบขับเคลื่อนโดยได้รับความช่วยเหลือจากฝ่ายวิศวกรรมในฝรั่งเศสและเยอรมนี ชุด Bevel Gear ในภาคอุตสาหกรรม SK 15047และมอเตอร์ที่มีอัตราการทำงาน 450 กิโลวัตต์ที่ติดตั้งอยู่บนฐานเครื่องแบบแกว่ง การออกแบบชุดเกียร์ในชุดเกียร์ชิ้นเดียว (UNICASE) ช่วยป้องกันการรั่วไหลและมีความสามารถในการบรรทุกน้ำหนักตามแนวแกนและแนวรัศมีวงกลมที่ยอดเยี่ยมด้วยพื้นฐานเครื่องขนาดเล็กชุดอุปกรณ์เกียร์สามารถติดตั้งได้ 6 ด้าน รวมถึงวิธีการติดตั้งบนหน้าแปลนใช้การกำหนดค่าชุดอุปกรณ์ Bevel Gear เพื่อการทำงานในเหมือง ระบบขับเคลื่อนประกอบด้วยดรัมเบรกไฟฟ้ามีอุปกรณ์นิรภัยครอบปิดส่วนประกอบต่าง ๆ ที่ท่อไอดีของชุดอุปกรณ์เกียร์ไว้เพื่อปกป้องส่วนควบคุมจากชิ้นส่วนที่สามารถหมุนได้อุปกรณ์ในฝังปฏิบัติงาน ซึ่งรวมถึงชุดอุปกรณ์เกียร์ สามารถถอดออกจากมอเตอร์ได้จากฝั่งมอเตอร์ผ่านทางประกับเพลาไฮดรอลิกการแก้ไขนี้รับประกันความน่าเชื่อถือได้ในการทำงานที่ดีและระดับความปลอดภัยสูง
